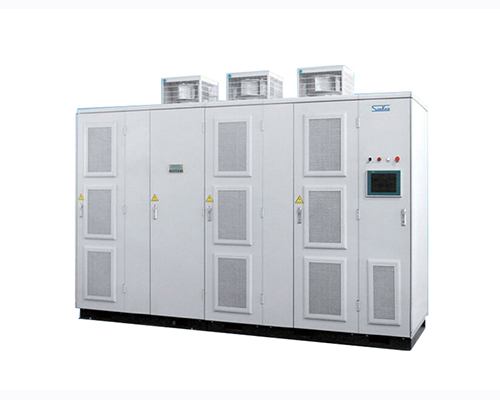

高壓變頻器

高壓變頻器輸出系統(tǒng)的功能。輸出側(cè)由每個單元的U、V輸出端子相互串接而成星型接法給電機供電，通過對每個單元的PWM波形進行重組，可得到階梯正弦PWM波形。這種波形正弦度好，dv/dt小，對電纜和電機的絕緣無損壞，無須輸出濾波器，就可以延長輸出電纜長度，可直接用于普通電機。同時，電機的諧波損耗大大減少，消除負載機械軸承和葉片的振動。

當某一個功率模塊出現(xiàn)故障時，通過控制使輸出端子短路，可將此單元旁路退出系統(tǒng)，變頻器可降額機械運行；由此可避免很多場合下停機造成的損失。
