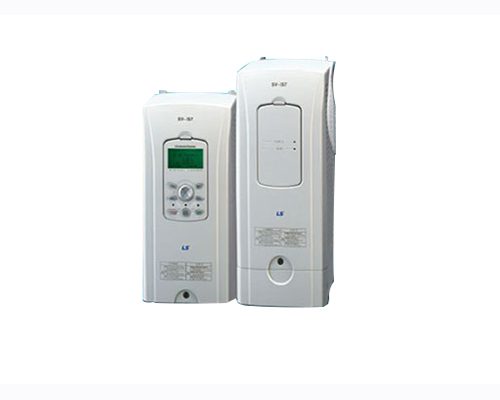

你對電控領域有哪些了解呢？你知道變頻器在電控領域中占據什么地位呢？變頻器做為當下電控領域的絕對主力，可謂是集萬千寵愛于一身。熟悉變頻器的同行都知道，變頻器在提供面板操作模式的同時，還提供便于遠距離、集中操控的輔助端子(或叫外部端子)控制方式。這種形式的控制回路通過壓入變頻器輔助控制端子的導線進行操作，其功能強大靈活多樣，是目前變頻器控制的首先選擇。

變頻器輔助控制方式雖然有諸多優點，但如果控制回路布線不合理往往會給變頻器的正常運行帶來不利影響，甚至引發不必要的故障。今天本人就結合自身工作經驗，歸納總結了幾大關于變頻器控制回路布線的禁忌：

1、變頻器控制回路所布導線應同主電路電纜(動力線)分開，這樣可以避免變頻器主回路當中的諧波干擾成分污染變頻器控制回路;

2、因變頻器的故障信號和多功能接點輸出信號等端子，有可能驅動高電壓交流接觸器/繼電器，故應將其連線與其它控制回路的端子或接點分離，以免高壓擊穿故障;

3、為防止干擾信號造成的誤動作，在對變頻器的低電量控制回路(如PID控制功能下的傳感器所用導線等)布線時應選擇，抗干擾能力強的屏蔽線或互絞線;

4、針對變頻器控制回路的導線長度多以50m為參考基點(有些情況下該值為100m，主要同所用導線截面、材質、信號強弱等因素有關)，當布線距離超過該長度后，應使用中繼電路或繼電器對信號進行放大處理;

5、當壓接變頻器控制回路導線時，應格外注意模擬信號的極性，防止極性搞反造成損壞變頻器輔助控制電子線路;

變頻器的控制回路布線有哪些禁忌嗎？當然有很多，除去以上這幾點，還有一點是，在變頻器通電的情況下，不可使用數字萬用表帶有蜂鳴器功能檔(此檔位輸出電壓較其它檔位較高)對控制回路進行通/斷測量，以防數字萬用表內的電量由表筆傳導至變頻器控制端子，引起誤動作!
