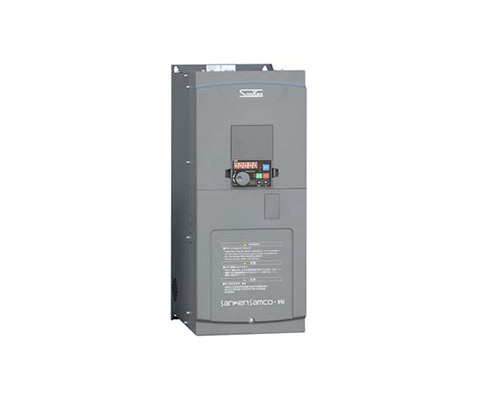

變頻器結合電網的排布，實現濾網網絡的交流變化，是的電流不斷交流之后出現信號，逆變出頻率和電壓可以調整的交流電來。IGBT管可以看成一種特殊的三極管，它只是工作在開關狀態，并不會工作在放大區域。也就是說它在變頻器里邊，只會有通和斷兩種狀態，導通時候壓降越低越好，截止時候阻抗越高越好。整個無錫變頻器工作的過程，都會圍繞著6個IGBT管的導通或者截止而進行的，而且基本上是輪流平衡的工作方式。

既然IGBT管只會導通或者截止，所以到了電機這頭，UVW端的電壓波形就不是什么真正的正弦波，而是一系列脈寬可調的方波，如果使用示波器是可以觀察到這些方波的工作是否存在一些異常或者畸變的。用萬用表測量兩兩之間，電壓也應該是一致的，否則就可以判斷輸出不平衡了，可能某個IGBT管子壞了，或者它的驅動電路有問題。

既然存在整流，整流橋一般就會有二極管或者可控硅之類的器件，如果它們燒了一組，母線的直流母線的電壓就不會是535伏，所以測量母線電壓就可以知道這些原件是否正常。

母線的電容也是容易出問題的，因為電解電容都有一定的壽命，如果壞了，它會鼓起來甚至爆裂，當然也可以通過電容表測量容量來判斷的。而且如果電容容量下降，可能會出現瞬間加速或者減速時候電壓波動而出現過電壓或者過電流的報警故障。

變頻器該如何調試和接線

維修變頻器過程中，往往需要測試一下是否自己已經修復了，有些是在公司感覺修好了，但是到了現場卻不正常，這些都需要一些調試和接線經驗才可以幫客戶解決問題。

變頻器主回路接線比較簡單，就是三相輸入RST進來，三相輸出UVW接電機，相信沒有正常的人會接錯，因為太簡單了。但是現場的另外一些情況也會讓一些大師陰溝里邊翻船，比如線耳氧化了接觸不良，可能會造成欠電或者三相不平衡，電機絕緣不好可能會繼續造成已經修復的變頻器二次損壞，因此重新裝上變頻器運行前都要仔細考慮到這些細節，這些也許是電機拖動和電動學的一些基本理論知識了。

產品各個的型號差異，導致變頻器工作原理上有細微的不同，控制回路也有多種的差異性。但只要接進去一個開關量到啟動端口，正常的變頻器就會啟動，而給一個0-10伏模擬量到轉速端口，變頻器會輸出不同頻率的電壓給電機工作。如果維修時候你更改了人家的啟動和轉速控制方式為面板模式了，到現場要記得改回來了。
